Prejdite okolo ktorejkoľvek presklenej budovy za jasného popoludnia a pocítite problém. Slnečné svetlo prechádza zasklením, dopadá na povrch vo vnútri a mení sa na teplo, ktoré musí chladiaci systém odobrať. Architektonické tieňovanie je prax prerušenia tejto sekvencie pred jej začiatkom. Je to tiež jeden z mála dizajnových ťahov, ktoré zlepšujú pohodlie obyvateľov, znižujú spotrebu energie a zároveň dodávajú fasáde jej charakter.
Táto príručka sa zameriava na to, ako sa stratégie tienenia menia s orientáciou, kam sa potiahnuté látky a sieťoviny hodia k žalúziám a rebrám a čo stojí za to skontrolovať predtým, ako určíte textíliu na inštaláciu trvalého tienenia.
Čo robí architektonické tienenie pre budovu
Tieniace zariadenie zachytáva priame slnečné žiarenie skôr, ako dosiahne zasklenie alebo stenu. Nasledujú tri výhody. Po prvé, solárny tepelný zisk klesá, takže chladiace zariadenie môže byť menšie a každý rok beží menej hodín. Po druhé, oslnenie je kontrolované, na čom záleží viac, než mnohí ľudia očakávajú v kanceláriách, triedach a oddeleniach, kde sú obrazovky a pracovné plochy umiestnené blízko okien. Po tretie, samotná fasáda a materiály za ňou sú chránené: nátery, tmely a vnútorné povrchové úpravy starnú pomalšie, keď nie sú ohrievané priamym slnkom.
Tienenie nie je len záležitosťou krycieho skla. Dobre vyhodnotené zariadenie blokuje letné slnko s vysokým uhlom, zatiaľ čo prepúšťa zimné slnko s nízkym uhlom a stále pripúšťa dostatok denného svetla, aby sa priestor cítil otvorený. Zatienenie je skutočným poruchovým režimom: v miestnostiach sa stmavne, zapne sa umelé osvetlenie a energia ušetrená na chladenie sa opäť minie na lampy.
Prečo orientácia riadi každé rozhodnutie o tieňovaní
Keďže Slnko sleduje predvídateľnú dráhu, orientácia vám prezradí o správnej reakcii tieňovania viac ako takmer ktorýkoľvek iný faktor. Nižšie uvedená tabuľka sumarizuje logiku, ktorú väčšina dizajnérov používa na severnej pologuli; na južnej pologuli si sever a juh jednoducho vymenia úlohy.
| Orientácia fasády | Solárna výzva | Tieniaci prístup, ktorý zvyčajne funguje |
|---|---|---|
| Juh | Vysoké letné slnko, nízke zimné slnko | Pevné horizontálne žalúzie, presahy alebo lamelové striešky dimenzované na prepúšťanie zimného slnka |
| Východ a Západ | Nízky uhol slnka ráno a neskoro popoludní | Vertikálne rebrá, hlboké ostenia, pohyblivé rolovacie sieťky alebo posuvné textilné panely |
| Severná | Väčšinou rozptýlené svetlo plus nízke letné slnko blízko východu a západu slnka | Minimálne tienenie; svetelné police a lokálne ovládanie oslnenia tam, kde je to potrebné |
| Svetlíky a predsiene | Väčšinu dňa je slnko vysoko nad hlavou | Vonkajšie lamelové rošty, látkové prístrešky alebo napínané zásteny nad zasklením |
Východné a západné nadmorské výšky sú náročné. Slnko prichádza takmer vodorovne, takže jednoduchý previs robí málo a solárny zisk sa zhoduje s najhorúcejšou časťou popoludnia. Tu si svoje miesto získavajú pohyblivé zásteny a sieťované textílie, pretože sa dajú nasadiť, keď je slnko nízko, a zasunúť, keď nie je.
Porovnanie pevného, pohyblivého a textilného tienenia
Pevné zariadenia
Žalúzie, brise-soleil, presahy a hlboko zapustené otvory nemajú žiadne pohyblivé časti, žiadne motory a žiadnu zmluvu o údržbe. Sú predvolenou voľbou pre verejné budovy, kde záleží na spoľahlivosti, a možno ich presne dimenzovať na základe údajov o dráhe slnka. Ich slabinou je nepružnosť: sú nastavené na jednu konštrukčnú podmienku a nedokážu reagovať na zmenu počasia, ročného obdobia alebo využívania miestnosti.
Ovládateľné a výsuvné systémy
Rolety, posuvné zásteny, výsuvné markízy a otočné rebrá môžu byť nastavené obyvateľmi alebo systémom riadenia budovy. Dobre zvládajú meniace sa uhly slnka a dajú sa stiahnuť, keď denné svetlo alebo výhľad dôležitejšie ako tepelný zisk. Kompromis je rovnako jasný: motory, pásy, senzory a tkanina potrebujú servis a zlyhaná obrazovka je veľmi viditeľná porucha.
Látkové a ťahové tienenie
Medzi týmito dvoma polohami sú potiahnuté textílie. Napnutá membránová strieška pokrýva veľkú plochu s veľmi malým počtom podpier, takže môže zatieniť námestie, chodník, parkovisko, halu štadióna alebo letiskové nádvorie bez toho, aby zaplnilo priestor stĺpmi. Materiál je ľahký, pri preprave sa zbalí a dá sa vytvarovať do zakrivených tvarov, ktoré po predpätí látky stuhnú. Poťahované membrány v rozsahu 950 až 1250 g/m2 sú obvyklou voľbou pre trvalé vonkajšie konštrukcie, pretože náter odoláva ultrafialovému svetlu a zachytávaniu nečistôt roky a nie sezónne.

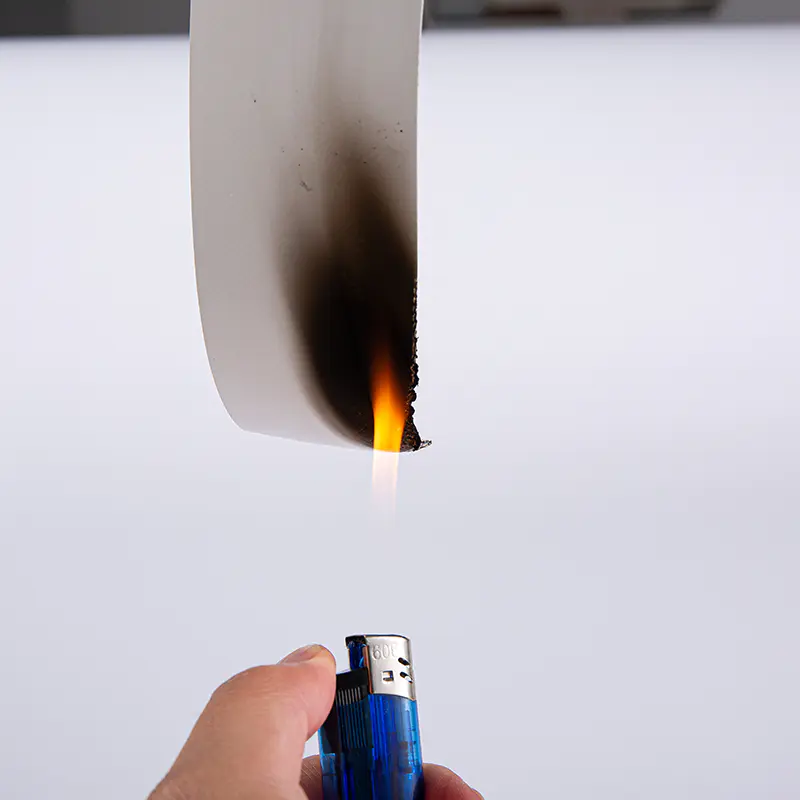

1100G PVDF ťažná membránová tkanina R-515 Polyesterová membrána potiahnutá PVC s hmotnosťou 1100 g/m² s PVDF lakom pre trvalé ťahové štruktúry, ktorá ponúka vysokú pevnosť a samočistiacu schopnosť. Zobraziť produkt → Sieťované obrazovky: Tienenie bez straty výhľadu
Nie každý problém s tienením potrebuje pevnú strechu. Tam, kde na výhľade alebo vánku záleží viac ako na maximálnej regulácii slnečného žiarenia, je často lepšou odpoveďou tkaná sieťovina. Kľúčovým číslom je faktor otvorenosti, čo je percento plochy tkaniny, ktorá je otvorená. Sieťka s približne 30 až 50-percentnou otvorenosťou filtruje užitočný podiel priameho žiarenia a zjemňuje oslnenie, pričom stále umožňuje cestujúcim vidieť panorámu a prepúšťa vzduch, čo tiež znižuje tlak vetra na upevnenie a nosný rám.
Dve potiahnuté sieťky môžu vo vzorkovníku vyzerať identicky a na fasáde sa správať úplne inak, pretože výplet, hmotnosť náteru a povrchová úprava ovplyvňujú to, ako sieťka filtruje svetlo. Krátky prehľad o ako sú sieťované tkaniny klasifikované a používané stojí za to prečítať si pred výberom materiálov pre solárnu clonu.
400G polyesterová sieťovina potiahnutá PVC pre vonkajšie slnečníky Polyesterová sieťovina potiahnutá PVC s hmotnosťou 400 g/m² pre vonkajšie markízy s slnečnou clonou s prúdením vzduchu, viacerými farbami a prispôsobiteľnými veľkosťami pre projekty solárnych clon. Zobraziť produkt → Tienenie ako druhá koža na fasáde
Ďalšie použitie potiahnutej sieťoviny má menej spoločného so zasklením a viac so samotnou stenou. Vrstva napnutej sieťoviny držaná v krátkej vzdialenosti pred fasádou vytvára vetraný druhý plášť. Zatieňuje stenu pred priamym slnkom, takže povrchová teplota zostáva nižšia a v konštrukcii sa ukladá menej tepla; skrýva obslužné zariadenia, potrubia na dažďovú vodu a vetracie žalúzie; a dáva veľkému plochému vyvýšeniu určitú hĺbku a vzor. Pretože je sieťka otvorená, stena za ňou môže stále vysychať a zástena pridáva rámu veľmi malú váhu.
400G PVC sieťovina na dekoráciu vonkajšej steny Polyesterová sieťovina potiahnutá PVC s hmotnosťou 400 g/m² pre vetrané fasády budov, ktorá kombinuje odolnosť voči poveternostným vplyvom, pevnosť v roztrhnutí a priedušnosť pre dekoráciu vonkajších stien. Zobraziť produkt → Porovnanie hlavných skupín tieniacich látok
Väčšina tieniacich textílií má rovnakú kostru: a tkaná polyesterová základná tkanina , buď pevná alebo sieťovaná, s polymérovým povlakom, ktorý spája väzbu dohromady a chráni ju pred slnečným žiarením a vodou. Na čom záleží vo fáze špecifikácie, je chémia náteru, hmotnosť tkaniny a otvorenosť.
| Rodina látok | Typická hmotnosť | Najlepšie sa hodí | Čím to prispieva |
|---|---|---|---|
| Sieťovina potiahnutá PVC | 280 až 400 g/m2 | Rolety, opaľovacie krémy, fasádne clony | Otvorenosť, kontrola oslnenia, priepustnosť vetra |
| Markíza a stanová látka potiahnutá PVC | 650 až 850 g/m2 | Markízy, markízy, zastrešenie podujatí a trhovísk | Vodeodolnosť, možnosti blokovania, zvariteľné švy |
| PVDF alebo akrylová architektonická membrána | 950 až 1250 g/m2 | Trvalé ťahové tieniace konštrukcie | Dlhodobá UV stabilita, vysoká pevnosť v ťahu, ľahko čistiteľný povrch |
Kontrolný zoznam praktických špecifikácií
Či už obrazovka skončí na školskom okne alebo v dopravnej hale, rovnaké otázky rozhodujú o tom, či inštalácia po piatich letách stále vyzerá správne.
- Začnite od údajov o dráhe slnka pre aktuálnu lokalitu a nie od fotografie iného projektu.
- Opravte faktor otvorenosti alebo priepustnosť svetla, ktorú potrebujete, skôr ako sa rozhodnete pre farbu.
- Rozhodnite sa včas, či musí byť zástena výsuvná, a zároveň naplánujte prístup pre údržbu.
- Opýtajte sa na typ poťahu a hmotnosť poťahu, nielen na celkovú hmotnosť látky. Dve látky rovnakej hmotnosti môžu starnúť veľmi rozdielne.
- Skontrolujte pevnosť v ťahu, roztrhnutí a švu proti zaťaženiu vetrom v upevňovacích bodoch.
- Potvrďte požiarny výkon podľa miestneho predpisu a získajte písomné dôkazy o skúške.
- Čistenie naplánujte od začiatku: jemný čistiaci prostriedok, mäkká kefa, žiadne agresívne rozpúšťadlá a dvakrát ročne vizuálna kontrola napnutých hrán.
Čo vidíme zo strany továrne
Naše vlastné skúsenosti v tejto oblasti sa začali v roku 2010 v Hainingu, kde sú polyesterové základné tkaniny potiahnuté PVC, PVDF a akrylovými systémami pre membránové konštrukcie, stany, markízy a priemyselné zásteny. Z tejto strany dodávateľského reťazca je najčastejšou chybou špecifikácia látky len z fotografie alebo len z čísla hmotnosti. Hmotnosť vám povie, koľko materiálu je tam; nehovorí nič o tom, ako bol náter formulovaný, ako pevne bola tkaná základná tkanina alebo ako budú dokončené okraje.
Ak je projekt tienenia v počiatočných fázach, orientácia, rozpätie medzi upevňovacími bodmi a požadovaná otvorenosť sú detaily, ktoré stojí za to najprv vyriešiť. Pre každého, kto chce priamo porovnávať špecifikácie, potiahnuté tkaniny, ktoré vyrábame pokrývajú všetky tri skupiny opísané vyššie a fyzické vzorky zostávajú najrýchlejším spôsobom, ako zistiť, ako sa sieťka alebo membrána správa v skutočnom svetle.
Architektonické tienenie sa málokedy týka jedného produktu. Najprv ide o geometriu a potom o materiál, ktorý bude svoju prácu vykonávať aj o desaťročie neskôr. Získajte správnu orientáciu a otvorenosť a zvyšok špecifikácií sa výrazne zjednoduší.
