Plachta na kryt nákladného vozidla
Látková fasáda je jedným z tých nápadov, ktoré vyzerajú bez námahy a nie sú ničím iným. Prejdite okolo haly štadióna, jadra schodiska na parkovisku alebo novej dopravnej križovatky a často uvidíte napnutú, jemne zakrivenú vrstvu potiahnutej látky, ktorá vykonáva prácu, ktorú kedysi robili tehlové, sklenené alebo hliníkové panely – tienenie, tienenie, zvetrávanie a tvarovanie budovy naraz.
Tento sprievodca vás oboznámi s tým, čo to vlastne látková fasáda je, aké systémy sa používajú na jej stavbu, textílie za povrchom a praktické body, ktoré stojí za to skontrolovať predtým, ako špecifikujete. Cieľom je skôr pracovný obraz než predajná ponuka, či už navrhujete, konštruujete alebo kupujete materiál.
Čo je to vlastne látková fasáda
Textilné fasády sú súčasťou širšej rodiny nazývanej textilná architektúra. Princíp je jednoduchý: technická textília je držaná pod napätím oceľovou alebo hliníkovou spodnou konštrukciou a táto látka sa stáva obklopujúcim povrchom. Nie je za tým žiadna tuhá výplň. Tvar vychádza z toho, ako je membrána narezaná, predpätá a ukotvená.
Dominujú dve štrukturálne myšlienky. V prvom je tkanina vtiahnutá do dvojito zakriveného povrchu medzi stožiarmi, káblami alebo oblúkmi — klasická ťažná membrána. V druhom prípade sú ploché alebo jednoducho zakrivené panely napnuté vo vnútri rámov a pripevnené späť k budove podobne ako obklady. Obe sa čítajú ako látka z ulice, no správajú sa úplne inak, pokiaľ ide o rozsah, pohyb a detaily.
To, čo robí fasáda, presahuje rámec dekorácie. Správne skonštruovaný plášť prenáša zaťaženie vetrom späť na konštrukciu, zráža dažďovú vodu, filtruje denné svetlo a vďaka materiálom s otvorenou väzbou prepúšťa vzduch. Je to ľahký plášť budovy, nie banner zavesený na stene.
Tri spôsoby, ako postaviť látkovú fasádu
Väčšina projektov sa riadi jedným z troch prístupov a príležitostne ich kombinuje v rovnakej nadmorskej výške. Nižšie uvedená tabuľka je rýchly spôsob, ako zistiť, ktorý z nich vyhovuje danému briefu.
| Systém | Ako to funguje | Kde sa to hodí |
|---|---|---|
| Fasáda s ťahovou membránou | Potiahnutá tkanina predpätá do dvojito zakriveného povrchu nad stožiarmi, oblúkmi alebo káblami | Vstupy, pavilóny, parkoviská, haly štadiónov |
| Fasáda z textilných panelov | Ploché alebo jednoducho zakrivené panely napnuté v hliníkových rámoch a pripevnené ku konštrukcii | Rekonštrukcia, premietanie, obloženie prvkov, značenie |
| Otvorená sieťová fasáda | Tkaná sieťovina potiahnutá PVC s kontrolovaným faktorom otvorenosti, napínaná alebo orámovaná | Slnečná clona, kontrola oslnenia, parkovacie konštrukcie, nástenné dekorácie |
| Fasáda s pneumatickým vankúšom | Vzduchom nafukované fóliové alebo látkové vankúše držané rámom alebo káblovou sieťou | Fasády a strechy, kde je požadovaná vysoká transparentnosť |
Panelové systémy majú tendenciu vyhovovať renovácii, pretože rámy sledujú pravidelný raster a jednotlivé panely je možné vymieňať bez toho, aby ste sa dotkli zvyšku. Ťahová práca vyžaduje od inžiniera viac, ale odmeňuje ju voľnosťou tvaru a dlhými čistými rozpätiami. Sieťovina je zvyčajne najhospodárnejší spôsob, ako znížiť solárne zisky na presklenej fasáde bez úplného uzavretia ventilácie.
Prečo sa dizajnéri stále vracajú k látkovým fasádam
- Nízka hmotnosť. A potiahnutá polyesterová membrána váži zlomok zasklenia alebo prefabrikovaných panelov, takže nosná oceľová konštrukcia môže byť oveľa ľahšia. Na existujúcich budovách je to často rozdiel medzi plánom, ktorý bude pokračovať, a odložením.
- Denné svetlo bez oslnenia. Priesvitné membrány rozptyľujú svetlo do priestoru za sebou a zmierňujú tvrdý kontrast, ktorý získate z neupraveného skla.
- Ochrana proti UV žiareniu a poveternostným vplyvom. Potiahnutá koža blokuje väčšinu ultrafialového žiarenia, čo chráni povrchovú úpravu interiéru, nábytok a obyvateľov.
- Tepelný prínos. Tieniace vrstvy a vetrané dutiny znižujú chladiacu záťaž, hoci skutočné úspory do veľkej miery závisia od orientácie a detailov, preto modelujte konkrétny prípad.
- Sloboda formy. Krivky, kužele a antiklastické povrchy sú prirodzené pre napnutú tkaninu spôsobom, ktorý je drahý alebo nemožný pri pevnom opláštení.
- Rýchlosť a cena. Membrány sú zvárané v továrni a rýchlo inštalované na mieste, čo skracuje fázu stavby vystavenú počasiu.
- Obslužnosť. Vďaka kvalitným detailom a rozumnej rutine čistenia slúži dobre potiahnutá PVC membrána mnoho rokov a poškodené panely je možné individuálne vymeniť.
Materiály za membránou
Takmer každá textilná fasáda, ktorú vidíte na komerčných prácach, začína tkanou polyesterovou základnou látkou. Tkanina dodáva pevnosť v ťahu; povlak urobí zvyšok. PVC je povrchová úprava, vďaka ktorej je tkanina vodotesná, zvárateľná a pevná. Na vrchu sa nachádza tenký vrchný náter, zvyčajne PVDF alebo akryl, ktorý poskytuje povrch odolný voči nečistotám, UV žiareniu a vyblednutiu farby.
Rozdiel medzi priemernou fasádou a fasádou, ktorá aj o desať rokov neskôr vyzerá ostro, je často v tomto vrchnom nátere a v hmotnosti náteru. Ťažšie nátery poskytujú lepšiu odolnosť proti oderu a pevnosť zvaru, zatiaľ čo povrchová úprava PVDF vo všeobecnosti drží farbu a zbavuje nečistoty lepšie ako základná akrylová úprava za vyššiu cenu.
1100G PVDF 张拉膜面料 1100 g/m²、PVC涂层聚酯基布加PVDF面层，兼顾强度、透光与焊接，适合作为大跨度张拉膜结构的选型起点。 Zobraziť produkt → Pre ťahové práce s dlhým rozpätím je bežným východiskovým bodom 1100 gsm PVDF membránová tkanina: vyrovnáva pevnosť, priesvitnosť a manipulačnú hmotnosť a spoľahlivo zvára v továrni. Tam, kde zaťaženie stúpa alebo sa rozpína ďalej, špecifikácie sa zvyčajne posúvajú smerom k membráne s ťažšou architektúrou.
Sklo potiahnuté PTFE a fólia ETFE patria do rovnakej konverzácie a často sa porovnávajú s PVC. Každý z nich ponúka iný kompromis v transparentnosti, samočistiacom správaní a nákladoch a stojí za to si ho preštudovať skôr, ako dizajn zamrzne.
Prispôsobenie textílií úlohe
Samotná váha vám nepovie, či sa látka hodí na fasádu. Typ povlaku, priadza, väzba, povrchová úprava a požiarny výkon sú dôležité a navzájom sa ovplyvňujú. Nižšie uvedená tabuľka ukazuje, ako sa bežné špecifikácie zhodujú v praxi.
| Typická špecifikácia | Základ a náter | Použitie fasády |
|---|---|---|
| Stavebná membrána 950 g/m2 | Polyesterová základňa s PVDF a akrylovou úpravou | Stredne rozponové baldachýny, menšie ťahané fasády |
| Ťahová membrána 1100 gsm | Polyesterový základ, PVDF vrchný náter | Ťahané fasády, vstupné konštrukcie, tienené strechy |
| Membrána s architektúrou 1250 gsm | Polyesterový základ, ťažký PVDF vrchný náter | Membrány s dlhým rozpätím a vysokým zaťažením pre štadióny a dopravu |
| 400 gsm potiahnutá sieťovina | Polyesterová sieťovina, PVC záter | Slnečné clony, kontrola oslnenia, dekorácia vonkajšej steny |

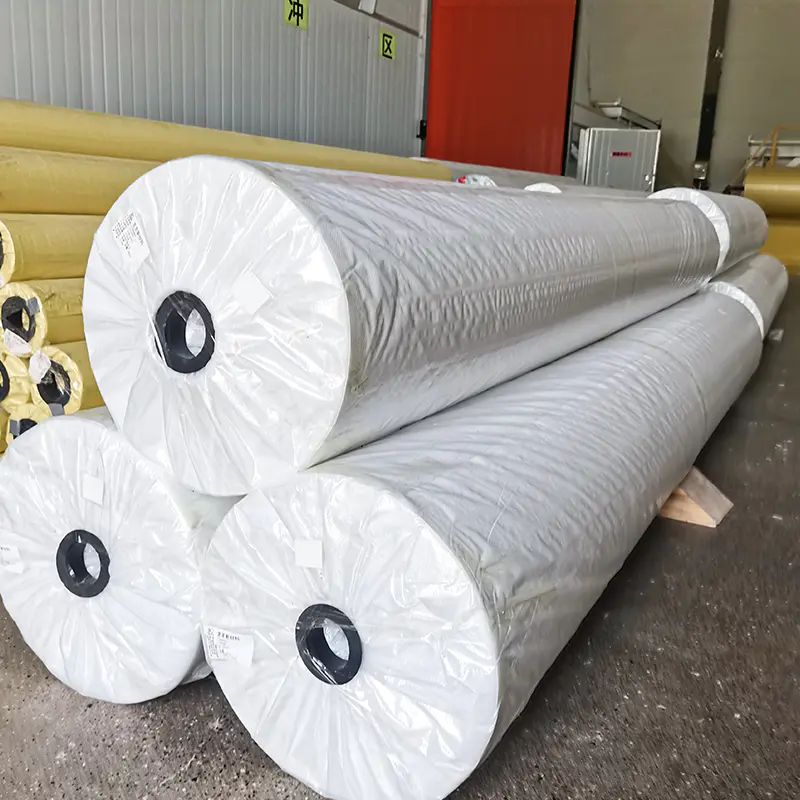

1250G PVDF 建筑膜材 1250 g/m²、TiO₂与PVDF面层及B1阻燃，抗拉强度7300N/7000N每5cm，适合大跨合大跨度及高适合大跨度及高逘管髂及高逘度及高燃，抗拉强度7300N/7000N每5cm Zobraziť produkt → Čítanie údajového listu je jedna vec; zosúladiť to so skutočnou nadmorskou výškou je niečo iné. Požiadajte o vzorky presnej šarže, vykonajte skúšku zvárania a skontrolujte, ako sa materiál správa, keď je zložený, upnutý a pretiahnutý cez roh. Tieto malé testy zachytávajú väčšinu problémov dlho pred inštaláciou.
Tienenie, oslnenie a otvorenosť
Sieťovina je tichým hrdinom látkových fasád. Pretože väzba nie je úplne uzavretá, tkanina má faktor otvorenosti - podiel otvorenej plochy v materiáli. Toto jediné číslo rozhoduje o tom, koľko môžete vidieť, koľko slnečného žiarenia prejde a aký tlak vetra fasáda zbaví.
Ak sa chcete ponoriť do fyziky, toto vysvetlenie ako faktor otvorenosti mení výkon aj viditeľnosť je užitočným východiskovým bodom. Stručne povedané, nízky faktor otvorenosti poskytuje hustejšiu obrazovku a silnejšiu kontrolu slnečného žiarenia, ale znižuje výhľad von a zvnútra sa môže cítiť uzavretý. Vyššia otvorenosť zachováva výhľad a umožňuje pohyb vzduchu za cenu účinnosti tienenia.
400G PVC 涂层聚酯遮阳网布 400 g/m²、PVC涂层聚酯网布，透气遮阳且B2阻燃，适合西晒玻璃、植物屏或停车楼等半通透遮阳场景。 Zobraziť produkt → Stredná potiahnutá sieťovina je často kompromisom, ktorý funguje pre zasklenie orientované na západ, zásteny rastlín alebo palubu parkoviska. Priepustné povrchy tiež znižujú tlak vetra, takže rámy a kotvy môžu byť ľahšie ako tie, ktoré sú potrebné pre utesnenú membránu.
Čo je potrebné skontrolovať predtým, ako špecifikujete
- Pevnosť v ťahu a roztrhnutí pri zamýšľanom rozpätí, s údajmi zo skúšok pri reálnej prevádzkovej teplote a nie iba pri 20 °C.
- Priľnavosť náteru a pevnosť zvaru – fasáda je vždy taká dobrá, ako dobré sú jej švy.
- Klasifikácia požiaru pre trh, na ktorom staviate, vrátane všetkých požiadaviek na dym alebo kvapôčky.
- Zachovanie farby a lesku pod UV, ideálne podporené zrýchleným zvetrávaním.
- Detailovanie na hranách, rohoch a prestupoch, kde začína väčšina porúch.
- Pohyb: membrány dýchajú teplotou a vetrom, preto to musia umožňovať fixácie.
- Údržba: frekvencia čistenia, prístupová stratégia a to, či je možné materiál znovu natrieť alebo vymeniť panel za panel.
Kde sa látkové fasády najlepšie hodia
Textilné poťahy si zasluhujú svoje miesto na dopravných križovatkách a viacposchodových parkoviskách, kde je vetranie a denné svetlo dôležitejšie ako tepelné oddelenie. Hodia sa pre haly štadiónov, športové haly a tréningové zariadenia, parkové pavilóny a krajinné štruktúry, školské nádvoria a kryté chodníky, tienenie maloobchodov a showroomov, ako aj odvetrávané prepážky, ktoré skrývajú výrobné priestory v priemyselných a logistických budovách.
Sú menej pohodlné tam, kde sa vyžaduje skutočné akustické oddelenie, bezpečný kryt alebo úplné zatemnenie. V týchto prípadoch tkanina zvyčajne funguje ako druhá vrstva na bežnej stene a nie ako jediná bariéra.
Partner, ktorý pozná náter
Nanášame tkaniny od roku 2010 a vyrábame polyester potiahnutý PVC, sieťovinu z PVC, sieťovinu TPU a architektonické membrány z našej základne v priemyselnom parku Qianjiang v Hainingu. Veľa z toho, čo posielame, končí v ťahových konštrukciách, prístreškoch a tieniacich zástenách, takže najčastejšie počúvame praktické otázky: aká gramáž, aký vrchný náter, ako sa materiál zvára a ako bude vyzerať po niekoľkých letách na slnku.
Môžete listovať náš rad architektonických membrán a sieťových tkanín aby ste videli, ako sa špecifikácie porovnávajú, a náš tím sa rád porozpráva o gramážach, vrchných náteroch a skúškach zvarov predtým, ako sa špecifikácia zablokuje. Odoslanie vzorky detailu, o ktorý máte obavy, je zvyčajne rýchlejšie ako dlhé e-mailové vlákno.
Látkové fasády odmeňujú skorú spoluprácu. Zapojte dodávateľa membrány a dodávateľa materiálu do rozhovoru, zatiaľ čo geometria je stále flexibilná a detaily – upnutie, drenáž, pohybové spoje, stratégia výmeny – majú tendenciu prirodzene zapadnúť na miesto. Nechajte ich až do výberového konania a tie isté detaily sa stanú drahými problémami, ktoré je potrebné riešiť na mieste.
Ak zvažujete možnosti pre nadchádzajúcu nadmorskú výšku, začnite tromi otázkami: čo musí fasáda urobiť, ako dlho by mala vydržať a kto ju bude udržiavať. Odpovede zúžia výber materiálu rýchlejšie ako ktorýkoľvek katalóg.
